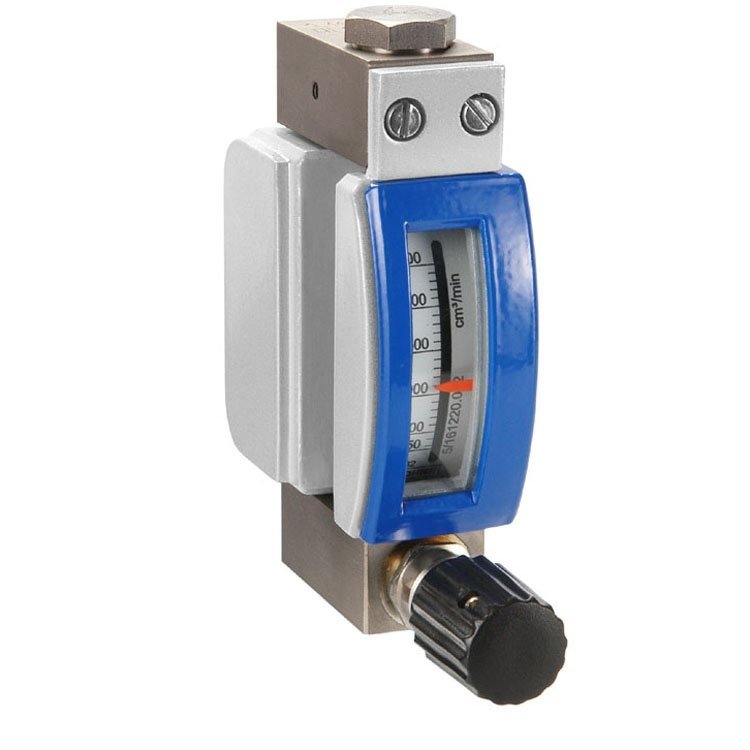

微小流量金属管转子流量计
WDLZZW 系列是微小流量金属管浮子式流量测量仪表，可测量液体、气体或蒸汽，该仪表采用变面积式测量原理，
测量部件由一个锥形测量管和浮子组成，具有坚固、稳定和应用范围广的特点。连接方式有水平连接或垂直连接，
亦可选配入口压力变化或出口压力变化的压力调节器(恒流阀),广泛应用于石油、化工、化纤、钢铁、食品、轻
工、制药等行业的微小流量测量和过程控制。
|
选型指南
WDLZZW--- □/□/I
1 2 3

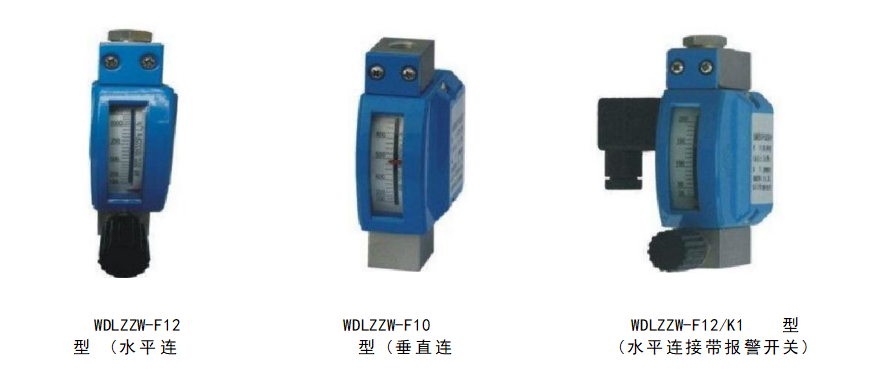

1)F10 垂直连接
F12 水平连接
2)RR1 不锈钢304
RL 不锈钢316L
3)K1 带一个上限报警开关
K2 带一个下限报警开关
K12 带上下限报警开关
|
主要技术参数
1、 测量范围：水(20℃)0 .3- 100L/h, 空气(20℃,101325Pa)5-3400L/h
2、量程比：10:1
3、 准确度等级：4.0
4、 最大工作压力：2.5MPa 或6.4MPa
5、 介质温度： -80-+150℃
6、 环境温度： -25-+65℃
7、 连接方式：1/4”NPT 内螺纹，
8、 限位报警：1-2个报警开关
9、 防护等级： IP67
|
微小流量金属管转子流量计测量范围
|
锥管编号
|
水(20℃L/h)
|
空气(20℃ 101325Pa L/h)
|
最大压力损失(kPa)
|
|
K01
|
|
5~50
|
1.2
|
|
K02
|
0.3～3
|
10～100
|
1.4
|
|
K03
|
0.5～5
|
15~150
|
1.5
|
|
K04
|
1~10
|
40~400
|
1.8
|
|
K05
|
2.5~25
|
80～800
|
3.5
|
|
K06
|
4-40
|
125～1250
|
6.5
|
|
K07
|
6-60
|
200～2000
|
13.0
|
|
K08
|
8~80
|
250~2500
|
23.5
|
|
K09
|
10~100
|
340~3400
|
40.0
|

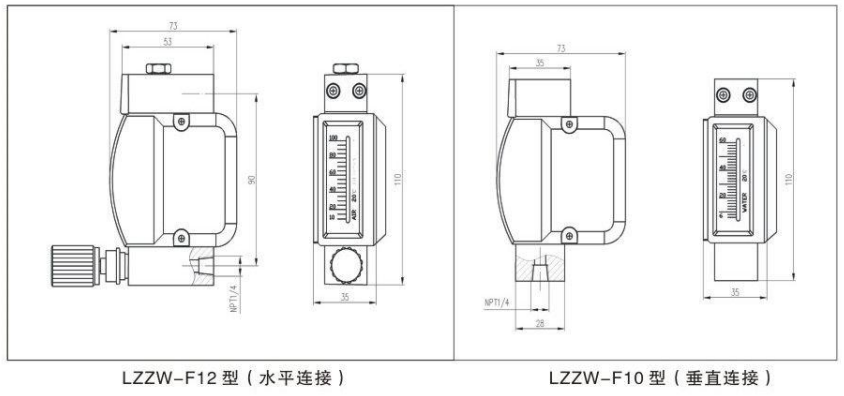

微小流量金属管转子流量计外形安装尺寸
微小流量金属管转子流量计主要零部件材质
|
零部件
|
标准
|
特殊
|
|
基座
|
304
|
316L或按用户要求
|
|
锥管浮子
|
304
|
316L或按用户要求
|
|
指示器外壳
|
铸铝
|
|
