液压油流量计
液压油流量计产品特性：
耐高压 （1.0-45MPa）
耐高低温（-196℃-200℃）
可测量各种粘性介质
高精度和高重复性
脉冲输出/模拟量输出可选
量程比宽（1:100）
测量范围广
防腐、抗污能力强（酸碱）
液压油流量计应用领域
树脂、胶水测量
液压油、润滑油、油脂测量
燃料油测量
油墨、沥青测量
液氮、冷冻液、溶剂测量
食用油、鱼油及食品灌装测量
化工及防腐要求流体测量
流体定量控制系统
概述:
液压油流量计属于容积式流量变送器一种类型。是高精度测量体积流量的变送器。随着介质的流动使齿轮啮合转动，在流体流动的作用下，仪表进出口两端形成压差，不需要供电，一对齿轮自由旋转，其齿轮间的空腔充满液体、液体随着旋转被排出，测出齿轮的转数即可知道流经仪表液体、液体的流量．
图1 流体流动示意图
液压油流量计的转速是通过装在表壳上的信号放大器里传感线圈来检测。信号放大器不与被测量介质相接触。当变送器齿轮切割由壳体内永久磁石产生的磁力线时，就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值,同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值。
圆齿轮变送器加工精度高，精密安装。齿轮的旋转被非接触扫描，每一个齿产生一个脉冲，分辨率非常高.圆柱齿轮变送器可测量非常小的流量，定量小体积的液体。

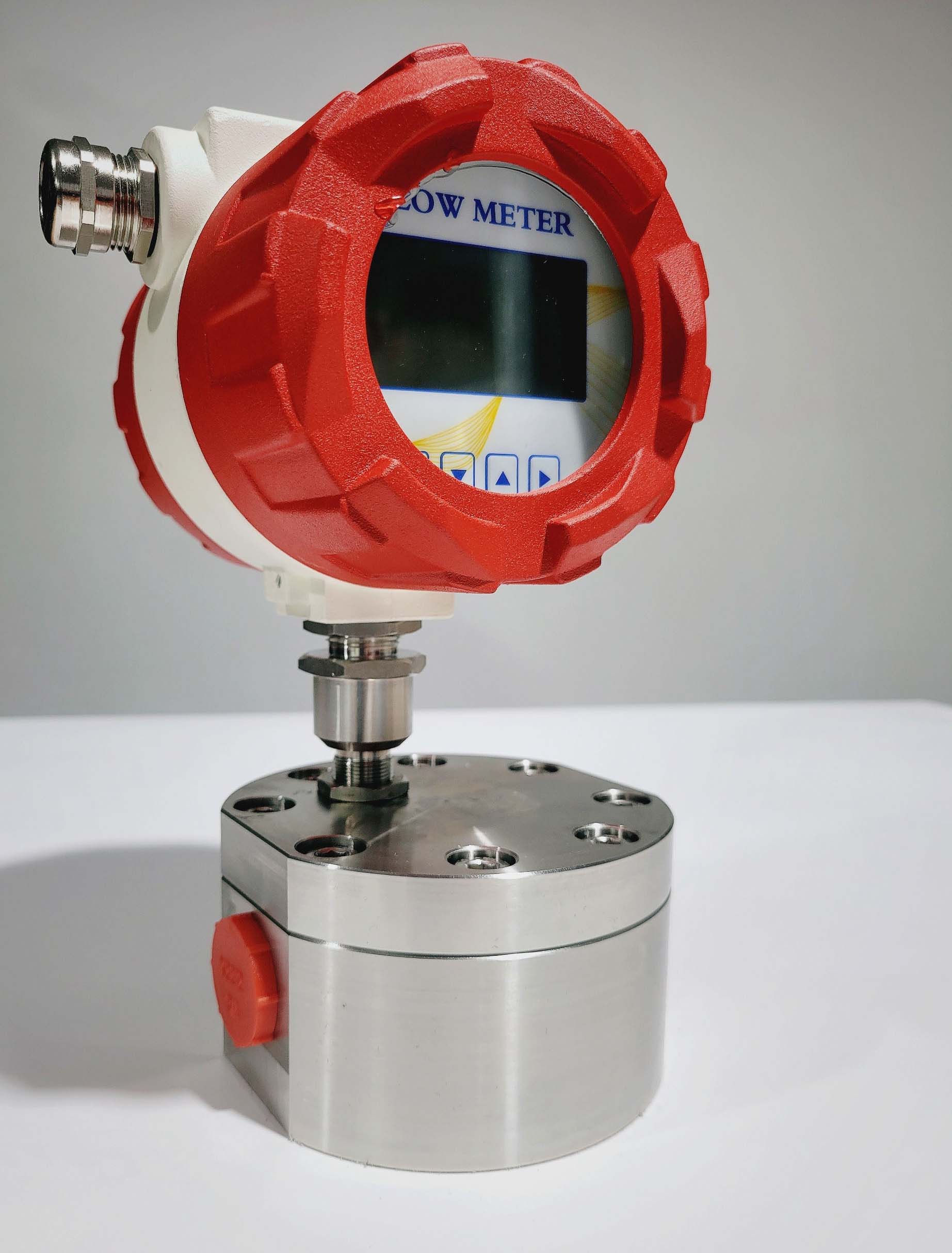

产品图示:
图片1螺纹连接 图2 快速卡箍连接 图片3卡套连接
计算公式：
齿轮流量计的K系数（流量系数）精确定义了单位流量内每升对应的脉冲数。
应用以下公式：
Q=瞬时流量 升/分钟
F=输出脉冲频率 HZ
K=齿轮流量计的系数 脉冲/分钟
特性:
液压油流量计是一种新型的容积式流量变送器,用于精密的连续或间断的测量管道中液体的流量或瞬时流量.
它特别适合于重油.聚乙烯醇.树脂等粘度较高介质的流量测量.(可测量粘度高达10000Pa.s的流体) 体积小,重量轻,运行时振动噪声小且运行稳定.还可用于测量小管径的微小流量的测量.始动流量小，量程比宽，适合用于计量符合变动大的液体流量，计量精度不受压力和流量变化的影响，性能稳定，寿命长，流通能力大．
性能参数
图5 外形尺寸图
单位：mm
以上尺寸为标准产品尺寸,有特殊情况,根据客户现场需求可以进行定制。
一、表1基本参数表
液压油流量计电器安装及接线图示：
1)赫思曼脉冲接线方式：（脉冲输出）：三线制接线方式：棕色：+11V-26V，蓝色：GND，黑色：IN；
2)电气输出接线端子说明及接线方法：
1.1键盘定义与显示
安装要求
变送器现场安装位置应尽可能避开温度大、机械振动大、磁场干扰强、腐蚀性强的环境，应选择易于维护维修的位置安装。
变送器一般应水平安装，必须用螺丝将传感器牢固安装在装配体上。如果必须垂直安装则液体方向必须向上。液体应充满管道，不得有气泡。
变送器的种类附件在安装时，基中心线应对准管道中心线，连接处的密封垫不可突入液体内
需要安装流量调节阀时，必须在传感器的下游侧安装。
在新的管道上安装传感器时，为避免管路中的杂质进入变送器，建议在变送器上游安装过滤器。
为了检修时不影响液体的正常传输，应在变送器的安装处安装旁通管路。
齿轮流量变送器附近的磁场和类似的干扰源可能会影响传感器拾取信号，变送器与显示仪表之间的连接应采用带金属的屏蔽电缆，传输电缆的屏蔽层在显示仪表端一点接地。
|
