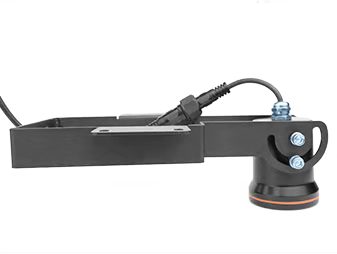

雷达水位计产品介绍

雷达水位计是指工作在 76-81GHz的调频连续波(FMCW)雷达产品。产品最大量程可以达到30m, 盲区在10 cm以内。由于它工作频率更高，带宽更大，测量精度更高。产品提供支架的固定方式，3.6V锂电池供电，NB通信，无需现场布线使得安装便捷简易。

雷达水位计主要优势如下：

• 基于自研的CMOS毫米波射频芯片，实现更紧凑的射频架构，更高的信噪比，更小的盲区。
• 5GHz工作带宽，使产品拥有更高的测量分辨率与测量精度。
• 最窄6°天线波束角，安装环境中的干扰对仪表的影响更小，安装更为便捷。
• 一体化透镜设计，体积精巧。
• 显控和液位计采用分离设计，可定制。
• 支持NB无线传输，可配置上传周期。
• 低功耗运行，寿命大于3年。
• 水位超上、下限（可配置）上传报警信息。

• 支持手机蓝牙调试，方便现场人员维护工作（后续版本支持）。

雷达水位计选型说明：

根据信号输出形式，WDM7840选型如下。

表1–1 选型说明

雷达水位计技术规格

表2–1 WDM7840技术规格

雷达水位计安装

安装需要注意的两点：（1）保证仪表垂直于水面（2）避免发射波束照射到干扰物，产生虚假回波。典型工况参见以下几点。

保证水位计垂直于水面安装，倾斜将接受信号幅度变弱，影响正常测距。

保证波束范围内没有干扰物，如河岸岸边。

仪器安装至少离侧壁20cm，地下管网安装尽量靠近下水井中央，否则井壁容易产生干扰信号，影响测量判断，如图4-3所示。

图4–3安装至少离容器壁20cm

雷达水位计安装

安装需要注意的两点：（1）保证仪表垂直于水面（2）避免发射波束照射到干扰物，产生虚假回波。典型工况参见以下几点。

• 保证水位计垂直于水面安装，倾斜将接受信号幅度变弱，影响正常测距。
