雷达物位计(80G)
测量介质:固体
测量范围: 0.3m~150m
过程连接:法兰≥DN80
过程温度: -40~110℃
过程压力: -0.1~0.3MPa
天线尺寸: 78mm透镜天线 + 吹扫(或不带吹扫)
天线材质:PTFE
雷达物位计产品概述:
雷达物位计是80G调频雷达式物位测量仪表,测量距离可达150米。天线被进一步优化处理,新型快速的微处理器可以进行更高速率的信号分析处理,使得仪表可以用于高温高压等环境固体的测量。
雷达物位计产品原理:
雷达物位计的通用原理为雷达在罐顶发射电磁波,电磁波碰到介质反射后被雷达接收,接收信号与发射信号之间的频率差 δ f 与介质表面的距离 R 成一定比例关系: R= C (速度) *δ f (频率差) /2/ K ( 调频斜率)。因为光速 C和调频斜率 K 已知,因此估算出频率差 δ f , 便可得到雷达安装位置料面的距离 R ,再通过已知的罐体总高,减去雷达到料面的空间距离(简称空高),得出料位的高度。
雷达物位计防护等级:

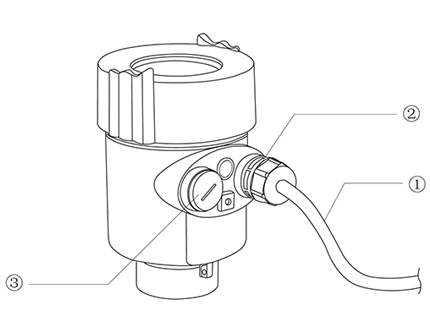

本仪表完全满足防护等级IP66/67的要求,请确保电缆密封头的防水性。如图
如何确保安装满足IP67的要求:
请确保密封头未受损。
请确保电缆未受损。
请确保所使用的电缆符合电气连接规范的要求。
在进入电气接口前,将电缆向下弯曲,以确保水不会流入壳体,见①
请拧紧电缆密封头,见②
请将未使用的电气接口用盲堵堵紧,见③
雷达物位计产品规格:
测量介质:固体
测量范围:0.3m~150m
过程连接:法兰≥DN80
过程温度:-40~110℃
过程压力:-0.1~0.3MPa
精 度: ±5mm
防护等级:IP67
频率范围:80GHz
电源:两线制(DC24V)/四线制(DC12V~24V)/四线制(AC220V)
防爆等级:Exia ⅡC T6 Ga / Exd IIC T6 Gb
外壳:铝/塑料/不锈钢
信号输出:二线制4...20mA/HART协议/四线制4...20mA /RS485 Modbus

雷达物位计技术参数:
过程链接
|
法兰
|
材质
|
304不锈钢、PP
|
外壳
|
外壳和外壳之间的密封
|
硅橡胶
|
外壳视窗
|
聚碳酸酯
|
接地端子
|
不锈钢
|
供电电压
|
四线制
|
标准型
|
(12~24)V DC
|
功耗
|
max80mA DC24V/2W
|
允许波纹
|
<100Hz
|
Uss<1V
|
(100~100K)Hz
|
Uss<10mV
|
双腔外壳
|
(198~242)V AC
|
四线制
|
100V AC
|
四线制
|
电缆参数
|
电缆入口/插头
|
1个M20x1.5电缆入口
|
1个盲堵M20×15
|
接地端子
|
导线横截面2.5mm2
|
输出参数
|
输出信号
|
(4~20)mA/RS485Modbus
|
分辨率
|
1mm
|
故障信号
|
电流输出不变;20.5mA;22mA;3.9mA
|
积分时间
|
(0~20)s,可调
|
盲区
|
0.1m/0.2m/0.3m
|
最大测量间隔
|
150米
|
测量间距
|
大约1秒(取决于参数设置)
|
调整时间
|
大约1秒(取决于参数设置)
|
调整时间工作存储及运输温度
|
(-40~80)℃
|
过程温度
|
WD-RDFMF11
|
-40~80℃
|
WD-RDFMF12
|
-40~110℃
|
WD-RDFMF13
|
-40~110℃
|
WD-RDFMF15
|
-40~200℃
|
WD-R-FMF21
|
-40~110℃
|
相对湿度
|
<95%
|
压力
|
Max2.5MPa
|
耐震
|
机械震动10m/s2,(10~150)Hz
|
雷达物位计安装要求:

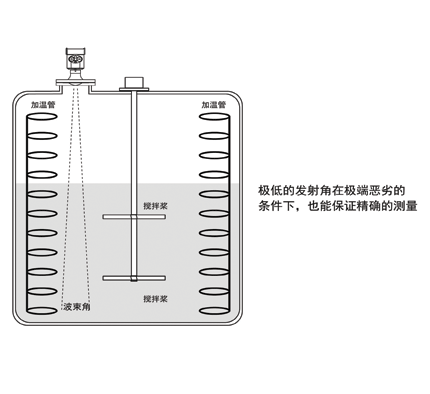

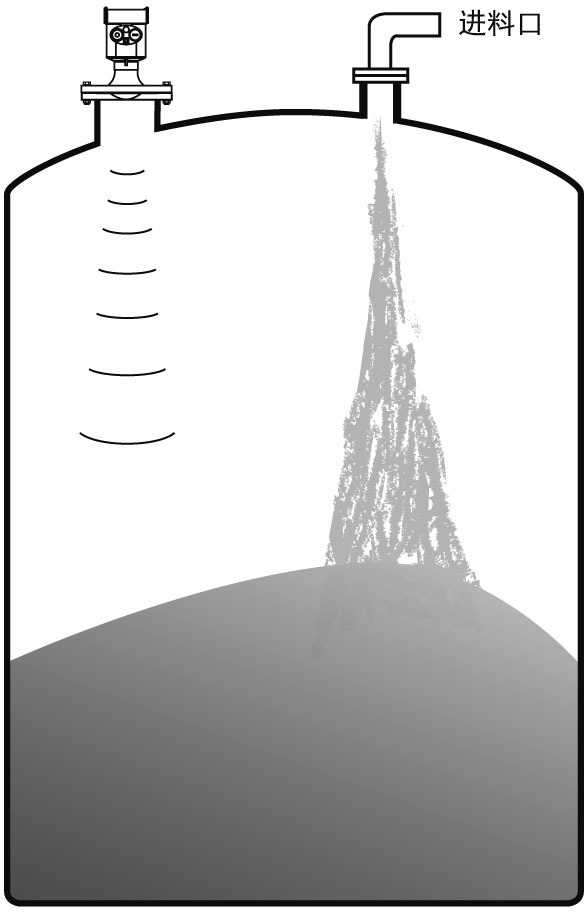

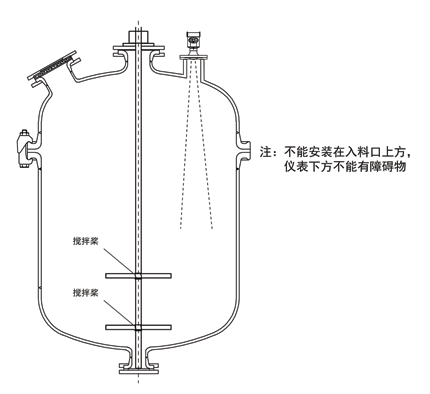

仪表在安装时避免安装在入料口的上方,尽量避开各种影响信号的物体,如搅拌桨等

在极端复杂的工况下,以雷达安装点为中心,半径20cm的区域内没有任何障碍物,仪表即可正常工作。

|
