弯管流量计概述
弯管流量计是利用流体离心力原理测量管道内介质流量，属差压式流量测量系统。该流量计由弯管传感器、智能流量计、差压变送器及管道阀门组成，它具有测量范围宽，重现性精度高，无附加压力损失。现场维修量小，运行费用低，并可实现温压实时补偿，可用于测量管道内气体、蒸汽等各种介质的流量计量。
弯管流量计技术参数
-
测量范围
管径：DN15~2000mm
流速：0.3~5.0米∕秒（液体介质）
7~70米∕秒（蒸汽与一般气体介质）
温度：0~600℃
压力：0~16MPa
-
测量精度：系统测量精度1.0级
-
模拟量输：瞬时流量转换成模拟信号4~20mA
输出，多参数数字量串行输出，供板式打印机使用。
弯管流量计产品特点
◆弯管流量计可耐高温、高压，可在潮湿、粉尘、震动等各种恶劣环境中工作。
◆传感器无插入元件，无附加阻力损失，能耗低，符合节能环保要求；结构简单，安装方便，维护量小，是一种非常理想的流量测量仪表。
◆测量介质全面，包括液体（热水、冷水、油、液氨以及其他液体）、气体（高炉煤气、焦炉煤气、氧气、空气、天然气、乙炔、硫化氢等）与蒸汽。

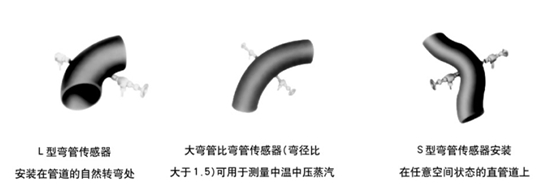

◆测量口径DN15~2000，管道转弯处及直管道上均能安装，安装直管段要求低，前5D，后2D。
◆测量流速范围宽，适用于管道内流速为0.2~12m∕s（液体介质）和2~160m∕s（气体与蒸汽介质）。
P60
◆测量精度可达0.5~1.5级，重复性为0.2%。
◆为方便用户使用，我公司弯管流量计有一体与分体机构。
◆智能一体弯管流量计，采用先进的电路设计，功能强大，微功耗，大屏幕液晶屏显示流量信息，内部先进存储器保证数据安全。
◆一体化弯管流量计系统，可以使用电池供电与外24VDC供电，输出4~20mA，脉冲信号，有Hart协议。
|
WDG
|
弯管流量计
|
|
公称通径
|
-XXX
|
100表示DN100
|
|
结构形式
|
Z
|
智能一体化
|
|
L
|
分体式
|
|
测量介质
|
1
|
液体
|
|
2
|
气体
|
|
3
|
蒸汽
|
|
本体形式
|
1
|
管道直接焊接
|
|
2
|
法兰连接
|
|
管道静压
|
A
|
0~0.6MPa
|
|
B
|
0~1.0MPa
|
|
C
|
0~1.6MPa
|
|
D
|
0~2.5MPa
|
|
E
|
0~4.0MPa
|
|
F
|
0~6.3MPa
|
|
G
|
0~10MPa
|
|
H
|
0~16MPa
|
|
I
|
0~25MPa
|
|
J
|
0~40MPa
|
|
工艺条件
|
0
|
普通
|
|
1
|
防腐
|
|
2
|
高温
|
|
3
|
防爆
|
|
加工方式
|
J
|
机加
|
|
T
|
推制
|
|
补偿方式
|
O
|
无补偿
|
|
P
|
单压力补偿
|
|
T
|
单温度补偿
|
|
Q
|
压力、温度全补偿
|
|
一体化信号输出
|
0
|
无
|
|
1
|
4~20mA
|
|
2
|
脉冲
|
|
3
|
Hart
|
|
一体化供电方式
|
0
|
内部电池供电
|
|
1
|
电池与24VDC双选择供电
|
|
2
|
外24VDC供电
|
提供管道内外径，提供管道材质。
弯管流量计典型应用：液体：热水、冷水、轻质油、化工液体；气体：高炉煤气、焦炉煤气、混合煤气；过热蒸汽、饱和蒸汽、压缩空气、天然气、液化气、火炬气
|
